輕巧型改良結構，結構小（直徑59mm），重量輕（約1Kg），高精度采集板卡；高精度（絕壓誤差±0.1mm）、穩定、數字放大電路；零點、滿度，溫補、線性補償；采用進口波導絲及芯體材料；30直徑304不銹鋼浮子+304浮球導桿；10mm氣管連接快插接頭；M16防水免焊接連接器；整體式鋁合金殼體，全密封防水結構。
磁致式靜力水準儀
磁致伸縮靜力水準儀
浮子式靜力水準儀
沉降儀
靜力水準儀
沉降位移傳感器
磁致位移傳感器
沉降監控傳感器

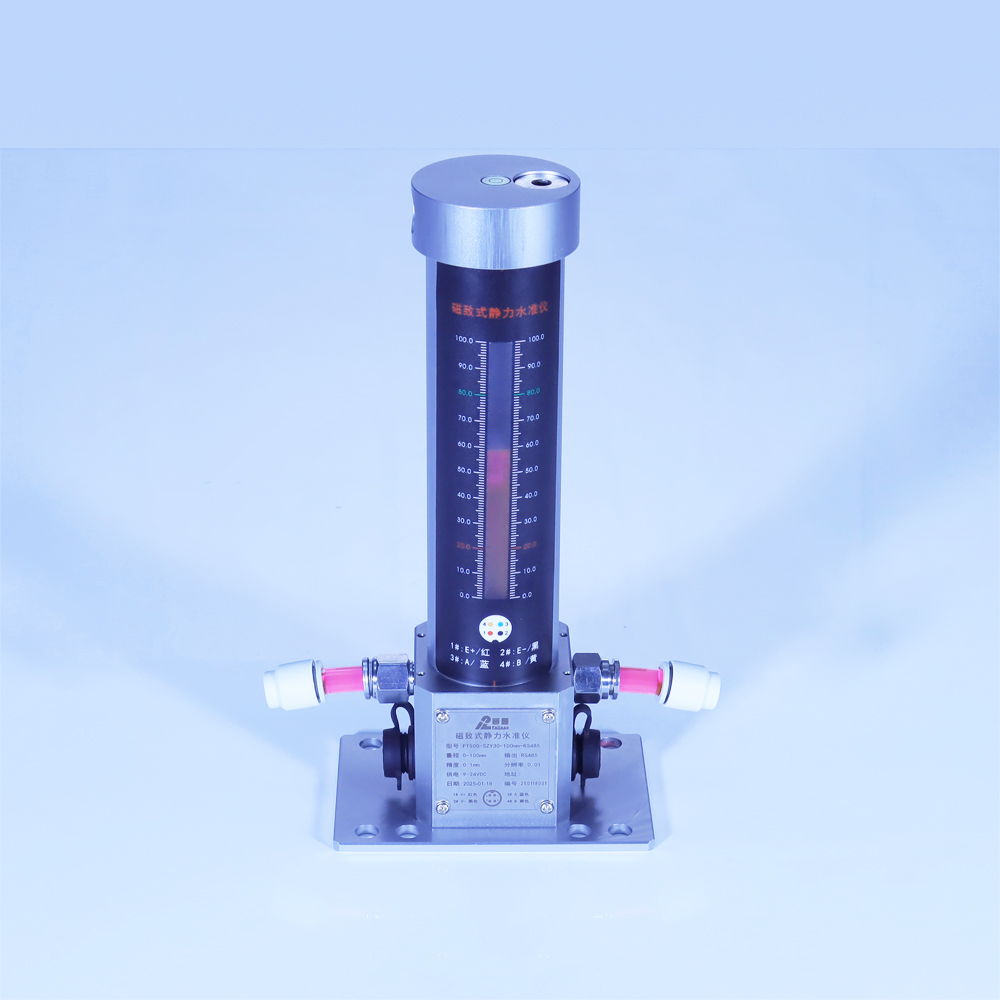

一、磁致式靜力水準儀 PT500-SZY30產品概述及特點：
| 測量原理 | 靜力水準系統又稱連通管水準儀，系統至少由兩個觀測點組成，每個觀測點安裝一套靜力水準儀； |
| 水準儀的貯液容器之間用液管完全連通，注入惰性液體，當液面完全靜止后，所有連通容器內的液面應同在一個大地水準面上，此時每一容器的液位由傳感器測出； | |
| 通過基點與各測點之間的分組計算、統計，可測出各測點的沉降（位移）量； | |
| 主要特點 | 輕巧型改良結構，結構小（直徑59mm），重量輕（約1Kg），高精度采集板卡； |
| 高精度（絕壓誤差±0.1mm）、穩定、數字放大電路；零點、滿度，溫補、線性補償； | |
| MODBUS RS485-RTU 數字信號輸出；可配套4G無線DTU數據采集模塊及云監控平臺，或本地端上位機軟件； | |
| 結構 | 采用進口波導絲及芯體材料；30直徑304不銹鋼浮子+304浮球導桿；整體式鋁合金殼體，全密封防水結構； |
| 10mm氣管連接快插接頭；M16防水免焊接連接器； | |
| 配套入液孔、排氣閥、水平儀、安裝支架； | |
| 應用 | 軌道交通路基、地鐵支撐墻、高速公路路基、邊坡、橋墩沉降監測； |
| 隧道上部山體、墻面及建筑物基地、樓面、保護文物等沉降監測； | |
| 基坑、核電站、水電站、大壩及水利樞紐、高層建筑的基礎沉降監測； | |
| 橋梁、地基、隧道、公路、鐵路、建筑、文物等安全管理； | |
| 掌握監測物的環境、交通、結構應力以及變形等參數； | |
| 實時評估橋梁工作狀態和預測橋梁功能變化； | |
| 評估結構性能退化的征兆和趨勢，便于管養單位及時采取養護維修措施 |
二、沉降監測靜力水準儀PT500-SZY30產品型號：
| 代碼 | 型號 | 類型 | ||||||||
| PT500 | SZY30 | 磁致式靜力水準儀（第三代） | ||||||||
| 代碼 | 量程（按實際訂購量程填寫） | |||||||||
| 100mm | 0～100mm；0～200mm；0～300mm； | |||||||||
| 0～500mm；0～1000mm；共計5種量程規格 | ||||||||||
| 代碼 | 輸出信號類型 | |||||||||
| OK | RS485（四線制）/供電9-30VDC | |||||||||
| OO | 定制 | |||||||||
| 代碼 | 綜合精度 | |||||||||
| C1 | ±0.1mm（絕對誤差），省略不填 | |||||||||
| PT500 | SZY30 | 100mm | RS485 | |||||||

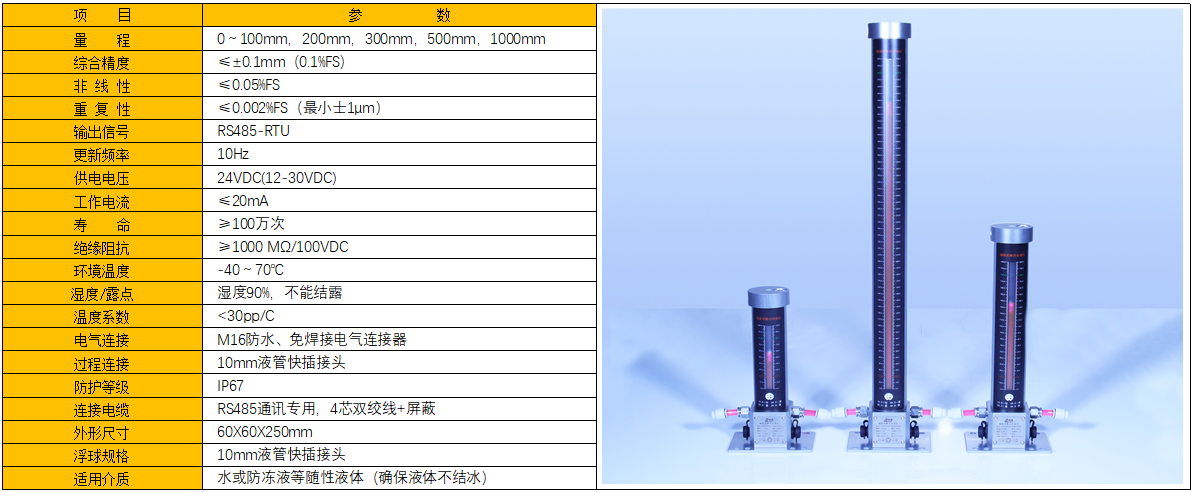

三、沉降位移測量磁致式靜力水準儀PT500-SZY30產品參數：

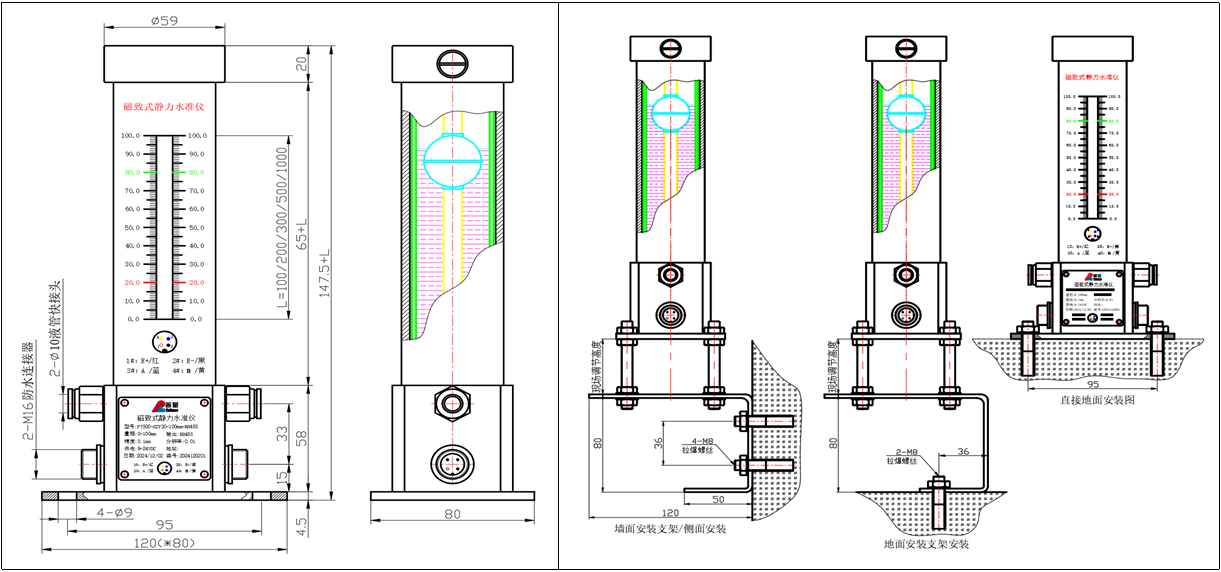

四、遠程監控沉降測量靜力水準儀產品結構：

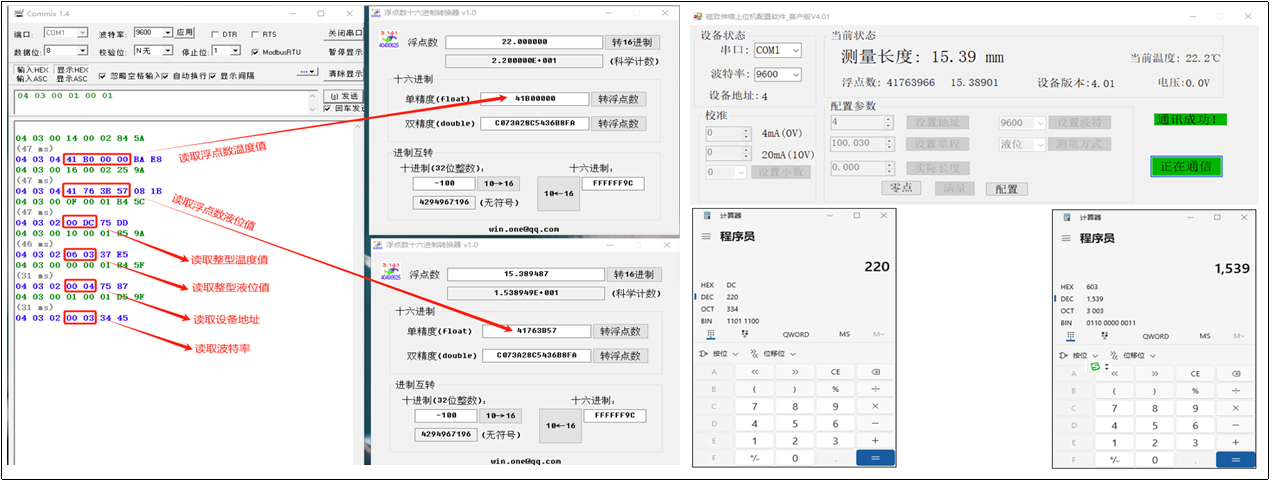

五、數據采集RS485通訊輸出：

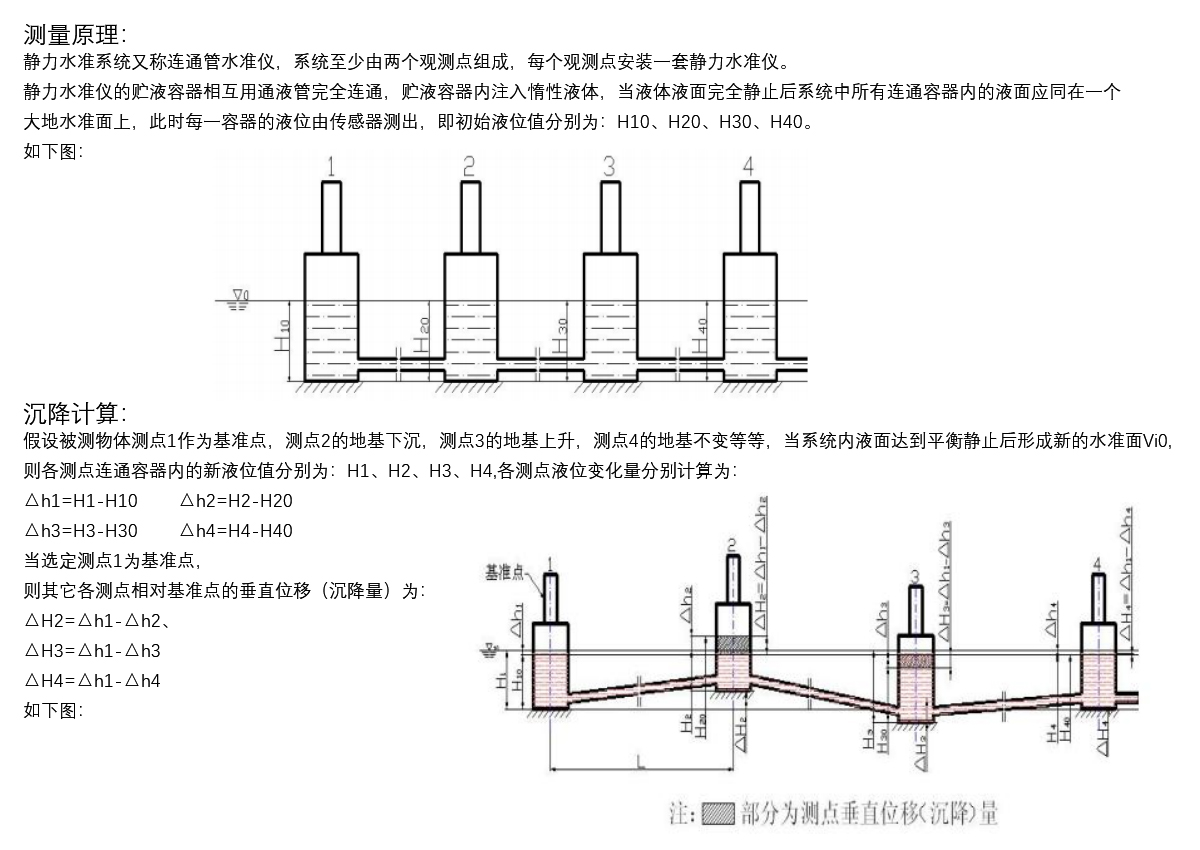

六、沉降測量原理及計算：

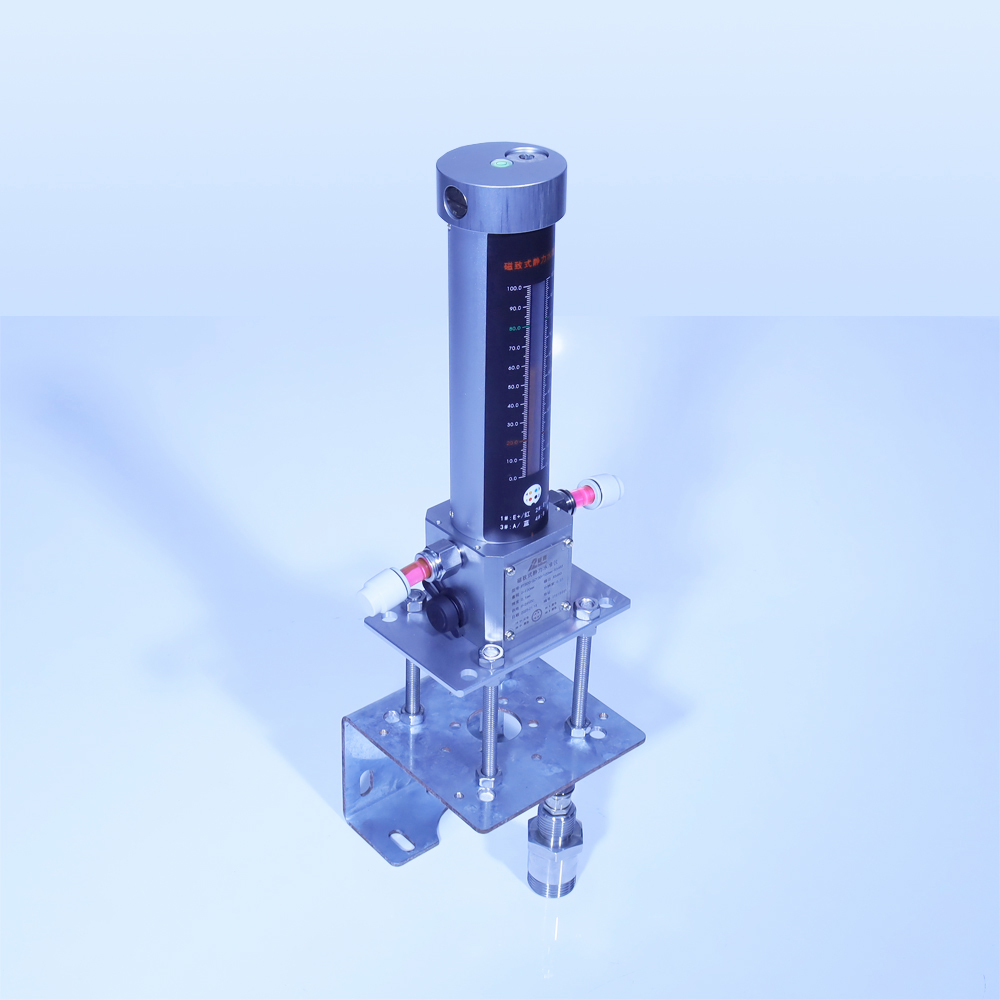

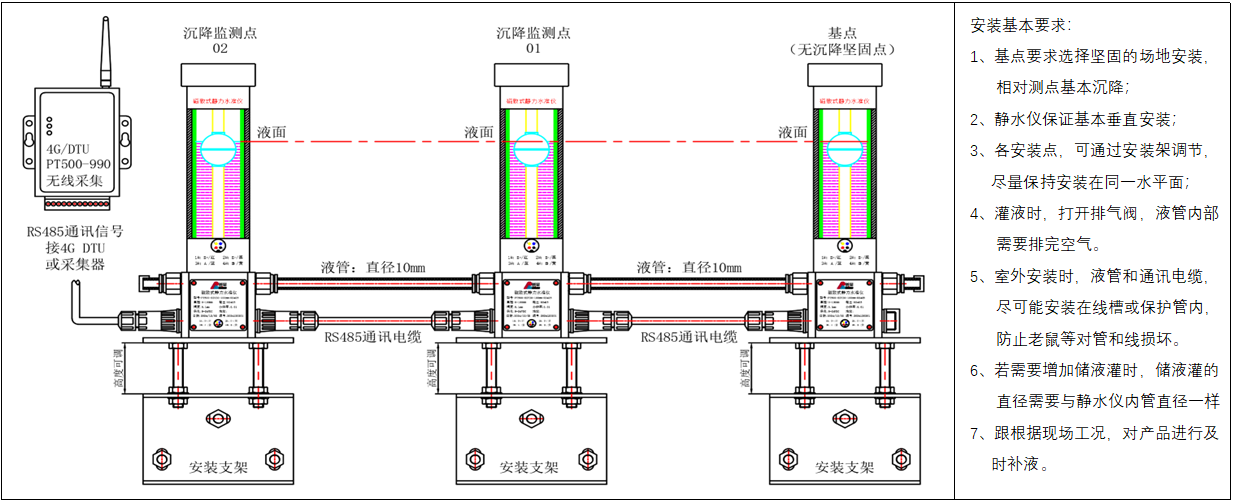

七、產品安裝方式：

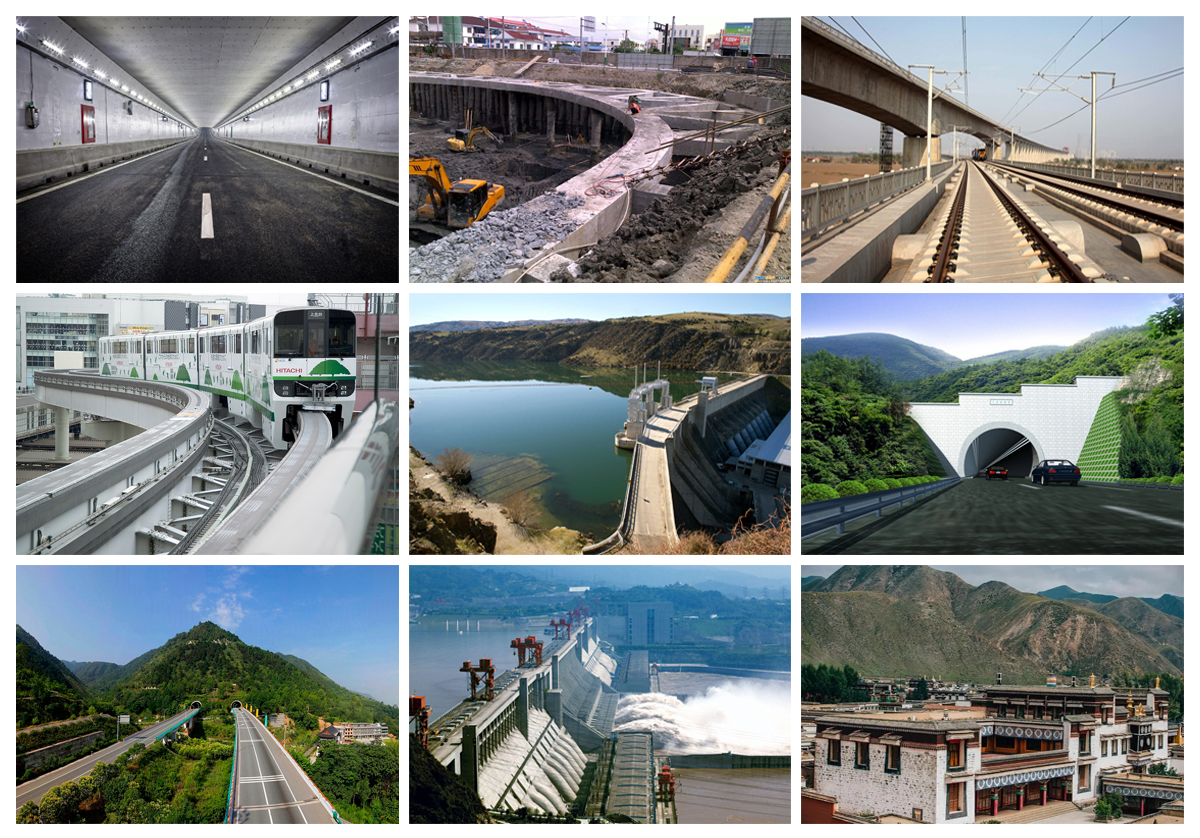

八、產品應用：

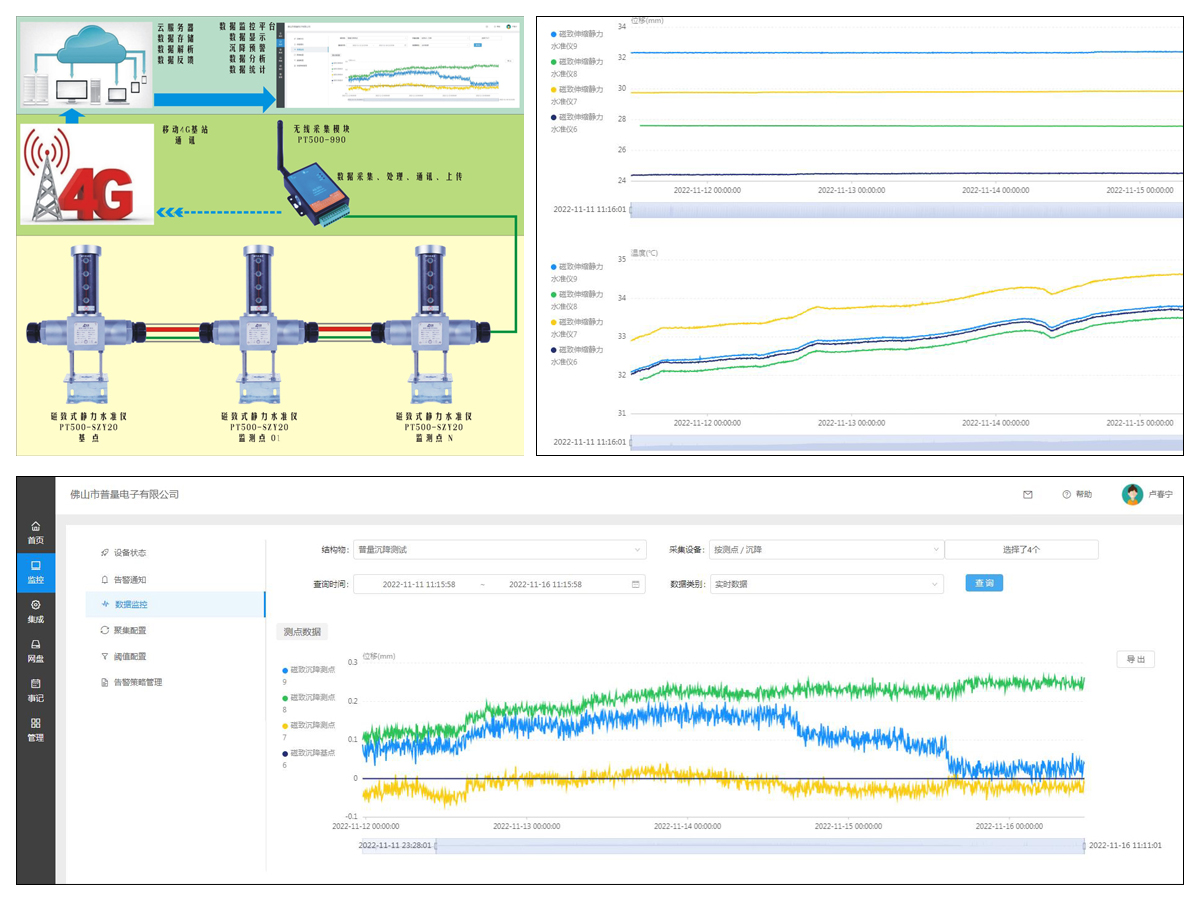

七、物聯云監控平臺
