采用進口感壓芯片；選進的貼片工藝，具有零點、滿量程補償、溫度補償；微機械加工工藝，一體化結構設計、抗沖擊、耐疲勞、可靠性高；整體彈性材料，無焊工藝，受壓1000MPA不會破裂，確保產品的安全性；702T工業型2088榔頭殼體，702TS/TC配LED /LCD 4位現場數顯表頭；標準工業信號輸出：4-20mA(二線制)；數字通訊信號輸出：RS485-RTU、超低功耗RS485-RTU；CANopen2.0輸出內置 完整的 CANopen 協議棧。
高壓壓力變送器
高壓壓力傳感器
超高壓力變送器
超高壓傳感器
高壓變送器
高壓傳感器
500MPa變送器
高壓泵壓力傳感器
一、高壓壓力變送器PT500-702T/S/C產品特點：
| 芯體 | 采用進口感壓芯片；選進的貼片工藝，具有零點、滿量程補償、溫度補償； |
| 微機械加工工藝，一體化結構設計、抗沖擊、耐疲勞、可靠性高； | |
| 整體彈性材料，無焊工藝，受壓1000MPA不會破裂，確保產品的安全性； | |
| 信號處理 通訊方式 | 24位ADC采樣處理芯片；DSP數字信號調理算法；多點性線溫度校準；電壓電流過載保護； |
| 標準工業信號輸出：4-20mA(二線制)； | |
| 數字通訊信號輸出：RS485-RTU、超低功耗RS485-RTU；支持波特率：1200~57600bps，支持用戶二次校準、清零、反清零、恢復出廠等操作； | |
| CANopen輸出內置 完整的 CANopen 協議棧，符合 DS301、DS404 規范，支持 LSS 服務，支持 BootLoader 在線 升級； | |
| 結構 | 304/316外殼結構材料、整體結構、抗沖擊、耐疲勞、可靠性高、防爆隔爆。 |
| 702T工業型2088榔頭殼體，702TS/TC配LED /LCD 4位現場數顯表頭； | |
| 可替代國外同類型高壓產品。 | |
| 應用 | 大型液壓機械，液壓站的壓力測量； |
| 水刀機，陶瓷線割機壓力測量與控制； | |
| 液壓系統管道及液壓設備壓力測量控制； |
二、超高壓壓力變送器PT500-702T/S/C產品型號：
| 代碼 | 型號 | 類型 | ||||||||
| PT500 | 702T | 工業2088榔頭殼體高壓壓力變送器 | ||||||||
| 702TS | 數顯工業2088榔頭殼體高壓壓力變送器（LED顯示表頭） | |||||||||
| 702TC | 數顯工業2088榔頭殼體高壓壓力變送器（LCD顯示表頭） | |||||||||
| 代碼 | 量程（按實際訂購量程填寫） | |||||||||
| （0-200MPa） | 0～100MPa-500MPa，（最小量程100MPa，高大量程500MPa） | |||||||||
| 代碼 | 輸出信號類型 | |||||||||
| OA | 4-20mA（二線制）/供電9-30VDC | |||||||||
| OK | RS485-RTU（四線制）/供電5VDC | |||||||||
| OL | 低功耗RS485-RTU（四線制）/供電3.3-5VDC | |||||||||
| ON | CANopen2.0（四線制）/供電9-30VDC | OO | 定制 | |||||||
| 代碼 | 綜合精度 | |||||||||
| C2 | ±0.25%FS | |||||||||
| C3 | ±0.5%FS | |||||||||
| 代碼 | 安裝螺紋（過程連接） | |||||||||
| G01-1 | M20*1.5錐面密封 | G01-3 | M20*1.5弧面密封 | G02-1 | G1/2錐面密封 | |||||
| G01-2 | M20*1.5端面密封 | G01-4 | M20*1.5球面密封 | G02-2 | G1/2端面密封 | |||||
| G00 | 定制規格 | |||||||||
| 代碼 | 配套電纜線長度 | |||||||||
| 3m | 標準無配線，按實際訂購要求填寫 | |||||||||
| PT500 | 702T | （0-200MPa） | OA | C3 | G01-1 | 3m | ||||
三、高壓壓力傳感器PT500-702T/S/C產品參數：
| 項目 | 參數 | 項目 | 參數 |
| 測量介質 | 水/油等液體（與過程連接兼容） | 現場顯示表 | 702TC：LCD 四位液晶顯示表 |
| 壓力形式 | 表壓（靜壓式） | 絕緣阻抗 | ≥1000 MΩ/100VDC |
| 壓力量程 | 0～100MPa-500MPa （最小100MPa，高大500MPa） | 負載阻抗 | 電流輸出: ≤800Ω；電壓輸出: ≥50KΩ |
| 綜合精度 | ±0.25%FS；±0.5%FS； | 介質溫度 | -20～+80℃ |
| 非 線 性 | ≤0.25%FS | 環境溫度 | -30～+70℃ |
| 重 復 性 | ≤0.15%FS | 壽 命 | 100萬次 |
| 綜合精度 | ±0.25%FS；±0.5%FS； | 響應時間 | ≤5mS |
| 輸出信號 | 4～20mA(二線制)； | 過載壓力 | 150%FS |
| RS485-RTU；低功耗RS485 | 破壞壓力 | 5倍量程（≤5MPa)；3倍量程(＞5MPa) | |
| RS485+4～20mA雙輸出 | 過程連接 | M20*1.5，G1/2；密封方式：錐面/端面/弧面/球面 | |
| Can2.0B（支持CANopen、J1939 協議） | 電氣連接 | 2088殼體M20*1.5標準電氣連接器； | |
| 供電電壓 | 24VDC(9～30VDC) | 防護等級 | IP65 |
| 現場顯示表 | 702TS：LED 四位數碼管顯示表 | 配套電纜 | 2～4芯屏蔽電纜，標準：無配套 |
四、高壓壓力變送器產品結構及電氣連接：
五、信號輸出與采集：

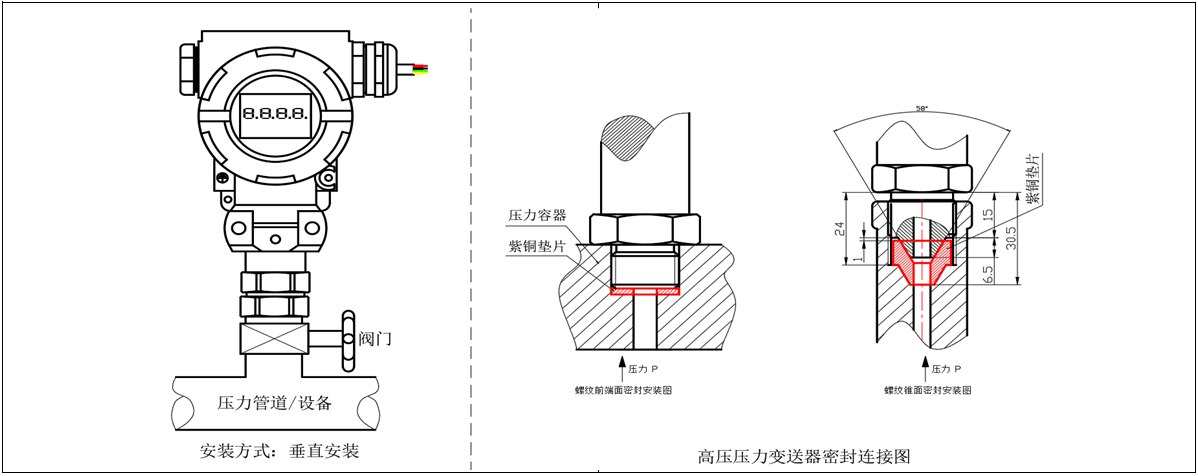

六、高壓變送器、高壓傳感器PT500-702T/S/C產品安裝：
七、高壓變送器、高壓傳感器PT500-702T/S/C產品應用：
