單向過壓最高可達25MPa。優異的靜壓性能，靜壓誤差最優可控制在±0.05%/10MPa以內，溫度影響變化極小；微處理器為核心并輔助以先進的數字隔離技術的模塊化設計，使儀表具有極高的抗干擾性及穩定性；性能強大的24位ADC實現高精度；創新的雙補償技術真正的0.075高精度；兩線制4-20mA，符合NAMIR NE43規范，疊加數字信號(Hart協議)可選擇線性或平方根輸出；放大器部件阻尼常數為0.1s；傳感器時間常數為0.1～1.6s，取決于量程及量程比。
單精硅差壓變送器
高精度差壓變送器
高精度差壓傳感器
高靜壓差壓變送器
差壓變送器
3351壓差變送器
單精硅壓差變送器

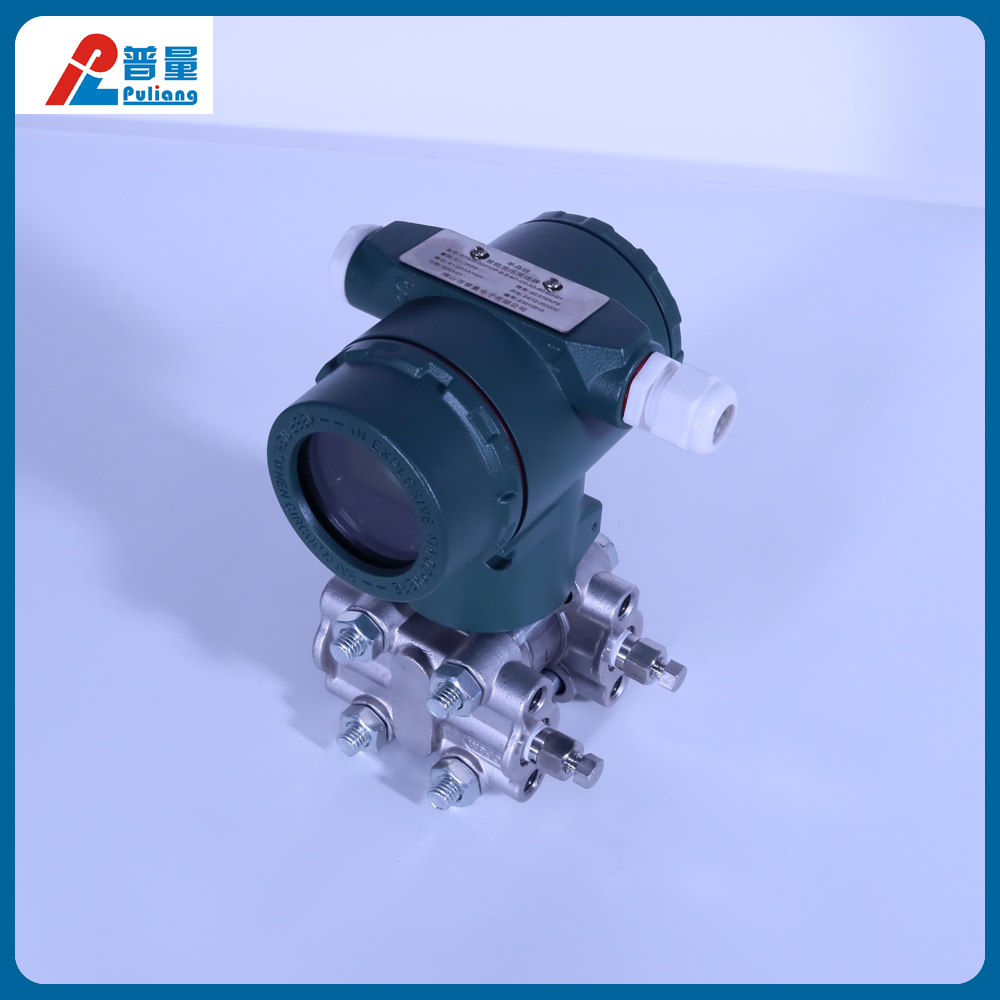

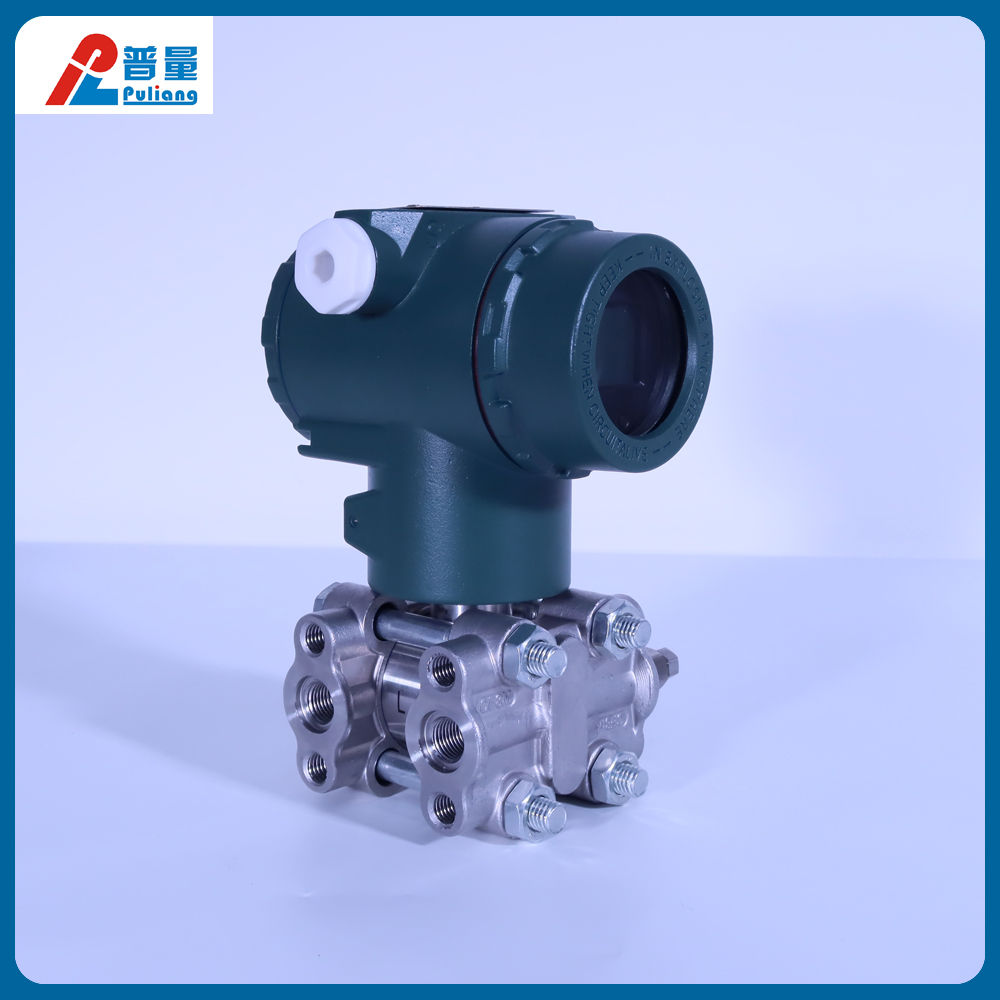

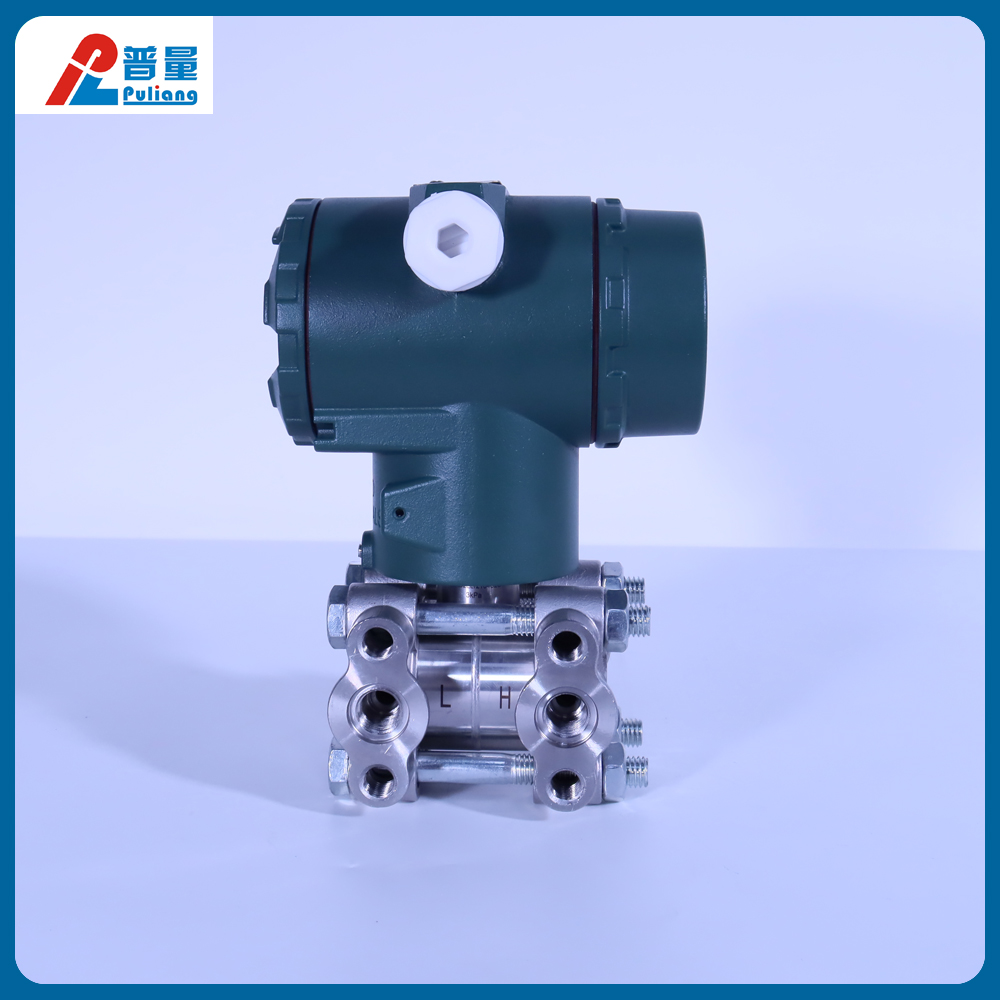

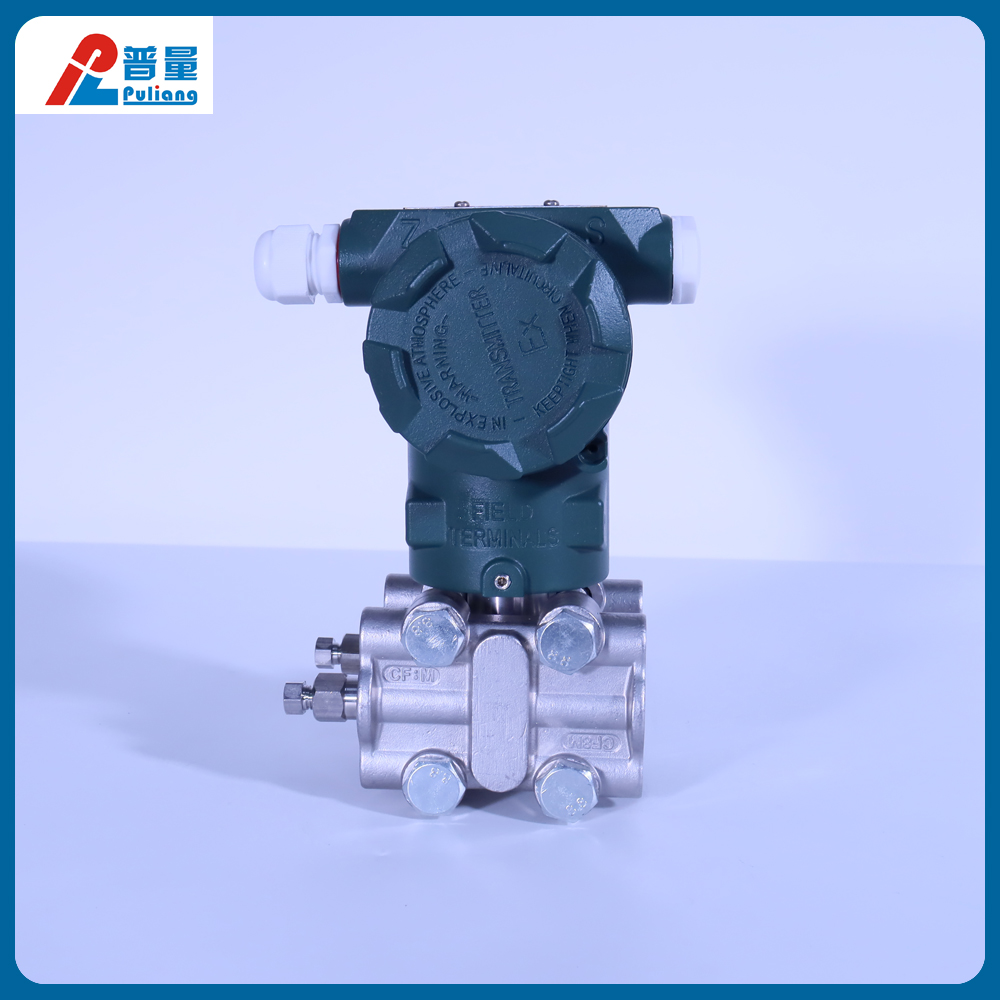

一、PT500-3351單晶硅壓力/差壓/液位變送器概述、特點、優勢、功能參數
| 概述 | PT500-3351系列智能壓力/差壓變送器，中心傳感單元采用全球領先的高精度硅壓力、差壓傳感器技術與封裝工藝，單晶硅壓力、差壓傳感器位于金屬本體最頂部，遠離介質接觸面，實現機械隔離和熱隔離；玻璃燒結一體的傳感器引線實現了與金屬基體的高強度電氣絕緣，提高了電子線路的靈活性能與耐瞬變電壓保護的能力。鉑金級精度達到±0.05%，單向過壓最高可達25MPa。優異的靜壓性能，靜壓誤差最優可控制在±0.05%/10MPa以內，溫度影響變化極小，最優可控制在±0.04%/10K。 |
| 在電路設計上采用以微處理器為核心并輔助以先進的數字隔離技術的模 塊化設計，使儀表具有極高的抗干擾性及穩定性。使用Hart協議進行通訊，可通過 Hart 手操器或安裝 Hart 軟件的電腦進行遠程操作，，完成測量信息組態，同時采用數字化補償技術，并通過內置溫度傳感器對變送器進行補償，提高了測量精度，降低了溫度漂移，具有長期穩定性好，可靠性高等特點。最具人性化設計的紅外無線設置、一鍵清零功能，滿足危險場合安全操作要求，十分方便進行快捷菜單操作，并可完成全部參數設置，全面提升變送器的性能。 | |
| 優勢 | ◇先進的單晶硅壓力傳感器技術與封裝工藝，精心研制出的一款國際領先技術的超高性能壓力、差壓變送器 |
| ◇微處理器為核心并輔助以先進的數字隔離技術的模塊化設計，使儀表具有極高的抗干擾性及穩定性 | |
| ◇性能強大的24位ADC實現高精度 | |
| ◇創新的雙補償技術真正的0.075高精度 | |
| 量程限 | 在量程的上下限范圍內，可以任意調整 |
| 建議選擇量程比盡可能低的量程代碼，以優化性能 | |
| 零點設置 | 零點和量程可以調節到表中測量量程范圍內的任何值，只要：標定量程≥最小量程 |
| 安裝位置影響 | 與膜片面垂直方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90°的變化，會發生<0.4kPa范圍內的零位影響，可以通過調節調零校正，無量程影響 |
| 輸出 | 兩線制4-20mA，符合NAMIR NE43規范，疊加數字信號(Hart協議)可選擇線性或平方根輸出 |
| 輸出信號極限 | Imin=3.9mA，Imax=21.0mA |
| 故障警告 | 如果傳感器或電路出現故障，自動診斷功能自動輸出3.9或21.0mA（用戶可預設定） |
| 報警電流 | 低報模式（最小）：3.9mA |
| 高報模式（最大） | 21 mA |
| 報警電流默認設置 | 高報模式 |
| 響應時間 | 放大器部件阻尼常數為0.1s；傳感器時間常數為0.1～1.6s，取決于量程及量程比。 |
| 附加的可調時間常數為：0～100s | |
| 預熱時間 | <15s |
二、PT500-3351單晶硅壓力/差壓/液位變送器性能參數
| 測量介質 | 氣體、蒸汽、液體 |
| 不精確度 | ±0.05%、±0.075%、±0.1%（包括從零點開始的線性、回差和重復性） |
| 穩 定 性 | ±0.1%/3年 |
| 環境溫度影響 | ≤±0.04%URL/10℃ |
| 靜壓影響 | ±0.05%/10MPa |
| 電 源 | 10～36V DC（推薦24V DC） |
| 電源影響 | ±0.001% /10V (10～36V DC)，可忽略不計 |
| 調量程的參考精度 | 若 TD>10 (TD= 最大量程 / 調節量程 ) 則為：±(0.075×TD)% |
| 平方根輸出精度 | 為以上線性參考精度的 1.5 倍 |
| 環境溫度 | -40℃ ~85℃ |
| 測量介質溫度 | -40℃~120℃ |
| 貯藏溫度 | -40℃ ~105℃ |
| 顯 示 | LCD、OLED |
| 顯示器顯示模塊溫度 | -20℃~70℃（LCD）、-40℃~80℃（OLED） |
三、PT500-3351單晶硅壓力/差壓/液位變送器物理參數
| 測量膜盒 | 不銹鋼316L |
| 膜 片 | 不銹鋼316L、哈氏合金C |
| 過程法蘭 | 不銹鋼304、316L |
| 螺母及螺栓 | 碳鋼鍍鋅、不銹鋼 |
| 填 充 液 | 硅油、氟油、高溫硅油等 |
| 密 封 圈 | 丁腈橡膠、氟橡膠、聚四氟乙烯 |
| 變送器外殼 | 鋁合金材質，外表噴涂環氧樹脂 |
| 外殼密封圈 | 丁腈橡膠 |
| 銘 牌 | 不銹鋼304 |
| 重 量 | 2.6kg（無：安裝支架、過程連接） |
| 外殼防護等級 | IP67 |
| 防爆等級 | Exd Ⅱ CT6、Exia Ⅱ CT6 |
| 電源電壓 | 為 24V，R ≤ (Us-10V)/ImaxΩ ，其中 Imax=21 mA |
| 最大電源電壓 | 36VDC |
| 最小電源電壓 | 10VDC |
| 數字通訊負載范圍 | 250 ～ 600Ω |
| 過程連接 | 過程連接法蘭的兩端面有NPT1/4和M10或UNF7/16內螺紋 |
四、PT500-3351單晶硅壓力/差壓/液位變送器過載與靜壓
| 過載和靜壓 | ||||||
| 量程 | 單邊過載（負端） | 單邊過載（正端） | 雙邊靜壓 | |||
| A | 1KPa | 1MPa | 1MPa | 16MPa | ||
| B | 6KPa | 2MPa | 2MPa | 16MPa | ||
| C | 40KPa | 3MPa | 3MPa | 25MPa | ||
| D | 400KPa | 10MPa | 10MPa | 25MPa | ||
| E | 4MPa | 10MPa | 10MPa | 25MPa | ||
| 電磁兼容性 (EMC) A、射頻輻射試驗 | ||||||
| 試驗場強 | 頻率范圍 | EUT 放置 | 極化方向 | 檢測結果 | ||
| 產品編號 | ||||||
| 24283 | 24281 | 24282 | ||||
| 3V/m | 正立 | 水平極化 | 受試樣品內存數據不變 | 受試樣品內存數據不變 | 受試樣品內存數據不變 | |
| 80MHz- | ||||||
| 1GHz | 垂直極化 | 受試樣品內存數據不變 | 受試樣品內存數據不變 | 受試樣品內存數據不變 | ||
| 電磁兼容性 (EMC) B、工頻磁場抗擾度試驗 | ||||||
| 檢驗結果 | ||||||
| 磁場強度 | 產品編號 | |||||
| 24283 | 24281 | 24282 | ||||
| 400A/m（X、Y、Z） | 受試樣品內存數據不變 | 受試樣品內存數據不變 | 受試樣品內存數據不變 | |||
五、PT500-3351單晶硅壓力/差壓/液位變送器典型產品裝配分解圖
六、PT500-3351DP單晶硅差壓變送器型號規格
| 代碼 | 類型 | ||||||||||||
| DP | 智能差壓變送器 | ||||||||||||
| 代碼 | 差壓量程（KPa） | ||||||||||||
| A | 0.1 ～ 1 | ||||||||||||
| B | 1 ～ 6 | ||||||||||||
| C | 6 ～ 40 | ||||||||||||
| D | 40 ～ 400 | ||||||||||||
| E | 400 ～ 4000 | ||||||||||||
| 代碼 | 輸出信號 | ||||||||||||
| E | 4 ～ 20mA | ||||||||||||
| S | 4 ～ 20mA+Hart | ||||||||||||
| J | 平方根 4 ～ 20mA | ||||||||||||
| 代碼 | 顯示 | ||||||||||||
| M1 | LCD | ||||||||||||
| M2 | OLED（耐低溫-40℃ ) | ||||||||||||
| 代碼 | 引壓方式 | ||||||||||||
| C0 | NPT1/4 引壓接頭及后部焊接引壓管 Φ14 | ||||||||||||
| C1 | NPT1/2 錐管內螺紋腰型法蘭 | ||||||||||||
| C2 | 丁字形外螺紋接頭 M20*1.5 | ||||||||||||
| C3 | 一體化三閥組 | ||||||||||||
| 代碼 | 法蘭結構/材質 | 排液 / 排氣/材質 | 膜片/材質 | ||||||||||
| 21 | 304 不銹鋼 | 304 不銹鋼 | 316L 不銹鋼 | ||||||||||
| 22 | 316 不銹鋼 | 316 不銹鋼 | 316L 不銹鋼 | ||||||||||
| 23 | 316 不銹鋼 | 316 不銹鋼 | 哈氏合金 C | ||||||||||
| 24 | 316 不銹鋼 | 316 不銹鋼 | 蒙乃爾合金 | ||||||||||
| 25 | 316 不銹鋼 | 316 不銹鋼 | 鉭 | ||||||||||
| 26 | 哈氏合金 C | 哈氏合金 C | 哈氏合金 C | ||||||||||
| 27 | 哈氏合金 C | 哈氏合金 C | 鉭 | ||||||||||
| 28 | 蒙乃爾合金 | 蒙乃爾合金 | 蒙乃爾合金 | ||||||||||
| 代碼 | 泄放閥 | ||||||||||||
| X0 | 排氣閥 | ||||||||||||
| X1 | 排液閥 | ||||||||||||
| 代碼 | 安裝支架 | 代碼 | 安裝支架 | ||||||||||
| B0 | 無安裝支架 | B2 | 板裝彎支架 | ||||||||||
| B1 | 管裝彎支架 | B3 | 管裝平支架 | ||||||||||
| 代碼 | 危險場所認證（普通型不填） | ||||||||||||
| E0 | 無防爆 | ||||||||||||
| E1 | 隔爆型，防爆等級 Exd Ⅱ CT6 | ||||||||||||
| E2 | 本安型，防爆等級 Exia Ⅱ CT6 | ||||||||||||
| 代碼 | 電氣連接 | ||||||||||||
| D1 | M20*1.5 標準 | ||||||||||||
| D2 | 用戶指定 | ||||||||||||
| DP | A | E | M1 | C1 | 21 | X0 | B1 | E1 | D1 | 選型舉例 | |||
七、PT500-3351DP單晶硅差壓變送器量程
| 量程代碼 | 測量范圍(KPa) | 測量量程(KPa) | 精度 / 穩定性 |
| A | -1 ～ 1 | 0.1 ～ 1 | 量程±0.075%F.S/每年最大誤差為量程的±0.1% |
| B | -6 ～ 6 | 1 ～ 6 | |
| C | -40 ～ 40 | 6 ～ 40 | |
| D | -100 ～ 400 | 40 ～ 400 | |
| E | -100 ～ 4000 | 400 ～ 4000 |

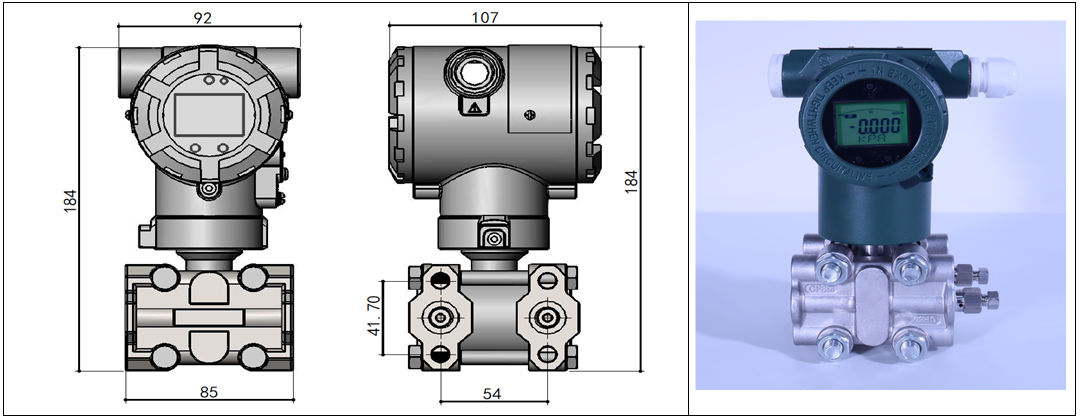

八、PT500-3351DP單晶硅差壓變送器結構尺寸圖
九、PT500-3351DP單晶硅差壓變送器信號輸出與采集
十、PT500-3351DP單晶硅差壓變送器安裝
